自動配料系統



自動配料系統是一個針對各種不同類型的物料（固體或液體）進行計量、輸送、配比、混合等全過程的自動化控制流程。廣泛應用于化工、塑料、冶金、建材、食品、飼料等行業。我公司設計開發的自動化配料系統是針對精細化工、流程工業生產需求而專業定制的，該系統充分解決了產品原料配方管理、減少現場操作工人勞動強度、確保安全生產、穩定產品品質等諸多問題；經油漆涂料、油墨、農藥、潤滑油、樹脂、膠黏劑、化妝品等諸多項目建設投入生產，此系統技術成熟、性能穩定，完全滿足并解決了相關行業工業生產管理的運用。











系統介紹





生產配方工藝的管理，需要計算出各物料的投放量，設定各設備運行參數，來滿足配比要求。而采用PLC控制、配合專業開發的配料控制軟件程序包，接受傳感器反饋信號，控制各執行元器件，系統地實現了物料計量傳送、配料控制、配方管理、生產數據采集管理等功能。可以專業解決配料過程中下料沖擊和空中懸料誤差的自動校正問題，提高配料精度。還可以通過網絡實現多個配料系統的集合控制。







自動化配料功能步驟

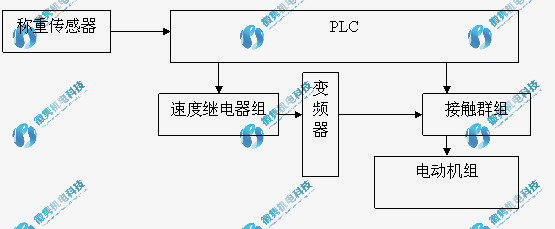

上位機設定相關相關工作流程和工作參數，網絡信號將相關參數要求傳達到各工位變頻器、傳感器（稱重傳感器、溫度傳感器、液位傳感器、壓力傳感器、時間繼電器、PH值傳感器等），在PLC控制下，配料傳輸設備開始工作，泵閥打開，管道暢通，信號正常；但設置的工作參數達到相關值，傳感器反饋信號到PLC，PLC下達指令到各設備控制開關、變頻器，即刻根據工作要求自動調速、降低減變量，或關閉泵閥等設備，一個工作流程即完成；N個工作流程組合在一起集成自動化配料系統。











主要優點



1.系統采用西門子S7系列可編程序控制器（PLC）為核芯，精度高，穩定性好；具有通用性強、適應面廣、抗干擾能力強等優點；



2.系統可同時控制多臺秤、多種不同物料輸入輸出；多種物料配料時可控制變頻調速，實現均衡加料，實現完美混合。



3.智能化控制配料系統，各秤配料之間互不干擾，無需等待，縮短配料周期，提高配料效率；



4.系統工控機采用WIN7系統平臺，運行穩定，速度快；實時動態生產畫面，展現生產進程，操作直觀、清楚、具有自動恢復功能；



5.系統包含報表功能，數據儲存記錄功能，制表打印功能，每次生產完成后自動編印配料報表，并記錄日期，時間，報表編號及每種物料的實際消耗量等資料；報表寄存在電腦硬盤，保證生產報表的正確性和完整性，可隨時讀??；



6.本系統操作簡單，具有手動，半自動，全自動三種生產模式；



7.PLC處理數據能力強，采樣速率快速穩定，配料工藝完全可滿足工藝要求配料。



8.全新人機對話界面，配方工藝可由高級管理人員攜帶密碼隨時調整設定；

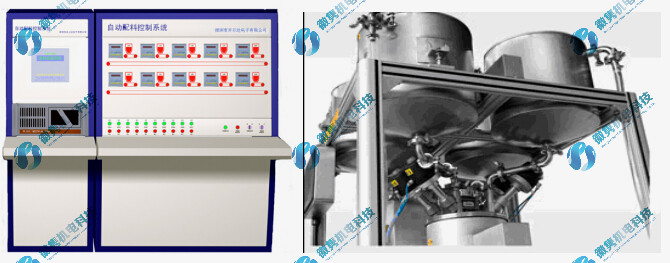

9.可靠性好，自動配料系統可配有兩種控制方案（觸摸屏和工控機方案）當其中一臺有故障，另外一臺馬上切入運行不影響生產，從而因杜絕故障出現生產失控現象；

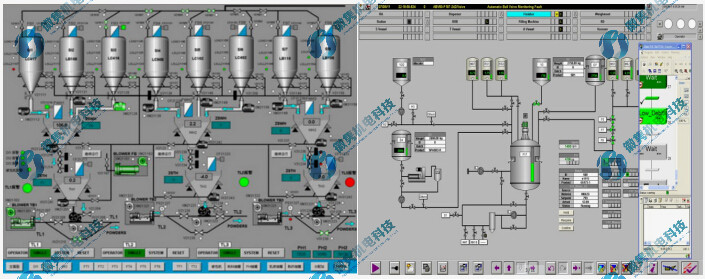

10.配料系統實時圖形顯示生產流程和文本顯示生產過程，方便操作員操作。操作界面顯示每種物料的下料設定值、實際下料值；通過界面上設置的啟動、停車按鈕實現整個系統的開停；



11.配料系統文本文件顯示生產報表，配方報表等，有多項打印內容可供用戶自行選用；



12.系統配置線上自動監控軟件：具有主動異常報警功能，適時提醒排除故障，杜絕廢品的產生；操作員通過實時的在線監視器，隨時監控生產的重要信息；
