HJGZ-QS-30A1Ex型全自動灌裝線
產品介紹
涂料液體灌裝機分類，從生產的自動化程度來講分為半自動灌裝機和全自動灌裝生產線.從灌裝物料性質分防爆型灌裝機和普通灌裝機。灌裝方式：普通潛入式灌裝和升降潛入式灌裝。
HJGZ-QSA/B型系列灌裝機從包裝桶的取用環節就采用全自動生產，只需要將相同規格和型號的桶整齊擺放在上桶輸送線的前端，專業機械手在PLC及傳感器的指揮下，自動完成：理桶、分桶、定量灌裝、自動上蓋、壓蓋、自動碼垛、上托盤、托盤堆滿自動送出包裝線，完成灌安裝任務；
適用于多種行業各類液體、膏體的定量灌裝、封蓋、堆垛。例：石油化工原料、潤滑油、油脂、涂料、油墨、膠水、瀝青、日用化工、食品原料、食用油、添加劑、香精、制藥原料、乳業等等。
HUGE（徽雋機電）HJGZ-QS-30A/B型（防爆加Ex）
|
類型 |
定量形式 |
灌裝量L |
灌裝速度桶/h |
灌裝精度 |
總功率Kw |
物料類型 |
制造類型 |
|
全自動灌裝 |
稱重計量 |
0-30 |
500-700 |
0.25% |
55 |
液體 |
非標定制 |
產品功能：定量灌裝、自動包裝、自動碼垛，防滴漏裝置
灌裝形式：自動上桶、自動灌裝、自動上蓋、自動壓蓋、自動碼垛、托盤輸出
控制類型：稱重計量，可調節灌裝量，PLC、傳感器、全自動控制，
應用行業：油漆、涂料、油墨、日用化工、農醫藥、各類油脂
適用物料：油漆、涂料、化妝品、化學品、膠水、潤滑油、食品、醫藥、添加劑等等
主要特點
1.自動理桶、取桶加速了輸送速度。每次準確取出一個包裝桶，通過動力軌道精確地輸送到灌裝頭下面。

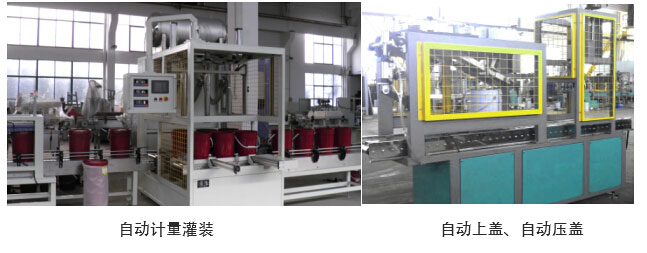

2.自動灌裝裝置設有自動計量器（電子秤梅特勒.托利多），操作人員根據包裝物提前設定灌裝量，按照計量標準通過灌裝頭將物料灌裝到包裝桶里。準確快捷，沒有浪費，更不會污染環境。灌裝好桶將經過動力軌道傳輸?shù)较乱粋€環節。
a.、稱重數值在線顯示，可設置凈重/毛重二種灌裝方式（含桶重/不含桶重）
b.、灌裝速度先快速，后慢速，快給料保證產量，慢給料保證精度；
c.、灌裝量5-50任意可調；
d.、可配物料緩沖料斗容積300L，材質SUS304或316L。
e.、灌裝頭、管道采用快裝結構，清洗方便。
3.自動理蓋、上蓋、壓蓋，灌裝好的桶，輸送到自動理蓋機下，分蓋機通過機械手，每次吸取好一個桶蓋，準確放置到灌裝好的桶上面；自動壓蓋機會立即配合動作將桶蓋壓緊封口。

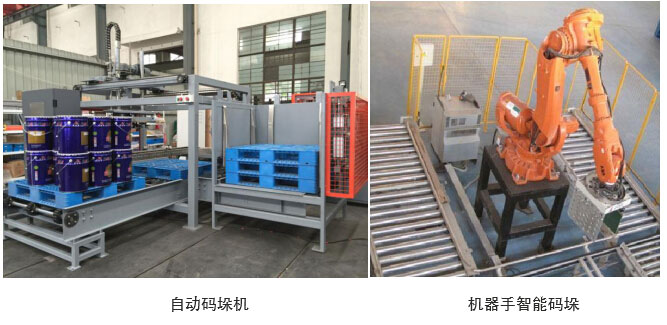

4.自動堆垛，置入托盤。壓蓋完成的包裝桶，傳遞到自動堆垛機下。此時自動堆碼垛機已將托盤輸送到指定位置，同時堆垛機通過機械手，將裝滿物料的包裝桶提起放置到固定的托盤內。當托盤內涂料桶的個數達到指定數目，機械手會自動將放置桶的托盤運輸?shù)街付ㄎ恢?，輸送帶自動將托盤送出生產線。
5.HJGZ-QSB型灌裝機在A型基礎上發展，增加了機器手碼垛；輸送帶將托盤輸送到固定位置，機器手將壓好蓋的包裝桶提起，按順序放置到托盤上，托盤堆滿，輸送帶將托盤送出生產線。機器手堆垛速度可調，效率高，失誤率低。
6.以上單元，一般根據物料特性、包裝物外形、現場操作工崗位分配等需要，也可選配，半人工參與半自動化灌裝；動力軌道可選高度500mm或750mm；
產品工作原理一覽表
| 序號 | 系統名稱 | 單元設備名稱 | 參數及詳細說明 | 單元數量 |
| 1 | 理桶系統 | 全自動理桶機 | 理桶速度：500-700桶/小時，包括不銹鋼動力輥道輸送線和自動分桶、上桶裝置 | 1套 |
| 2 | 灌裝系統 | 全自動灌裝機 | 稱重式定量灌裝，電子秤：梅特勒.托利多，灌裝精度：±0.25%，灌裝速度：500-700桶/小時，材質：Q235+SUS304；防滴漏灌裝頭特點：灌裝精度高，速度快，失誤率低 | 1套 |
| 3 | 上蓋系統 | 自動取蓋上蓋機 |
由傳感器、執行機構、動力輸送滾道等部分組成 上蓋速度：500-700桶/小時 |
1套 |
| 4 | 壓蓋系統 | 全自動壓蓋機 | 由工位傳感器、定位裝置、壓蓋執行機構、動力輸送滾道等部分組成，壓蓋速度：500-700桶/小時 | 1套 |
| 5 | 堆垛系統 | 堆垛機 | 由工位傳感器、定位裝置、機械手、輸送系統、上托盤系統。托盤尺寸1200×1200×150(可以訂制) | 1套 |
| 6 | 智能碼垛系統 | 機器手碼垛 | 由機器手（可以是兩只，另一只運送托盤），傳感器，定位裝置等組成，堆垛速度根據灌裝速度可調； | 1套 |
產品技術參數
驅動電機：三相交流異步電機（普通型/防爆型）
驅動電源： 380V/50HZ（可根據客戶要求定制）
接觸材質： SUS304或SUS316L
電子秤： 梅特勒.托利多
| 序號 | 項目 | 技術參數 |
| 1 | 灌裝范圍 | 5-30L /桶（可調） |
| 2 | 灌裝速度 | 500-700桶/小時 |
| 3 | 計量精度 | 0.25% |
| 4 | 電源電壓 | AC380V /50Hz±2Hz |
| 5 | 氣源參數 | 流量 0.3m3/min 壓力 0.4～0.6MPa |
| 6 | 環境溫度 | 0℃～40℃ |
| 7 | 灌裝線功率 | 35KW |
| 8 | 碼垛線功率 | 20KW |
| 9 | 液體溫度 | ≤40℃ |
| 10 | 封口壓蓋直徑 | 直徑≤300mm高度可調 |
| 11 | 用戶自備 | 輸料泵、過濾器、電源，氣源、進料管及閥門 |
備注
* 本公司對產品技術參數及圖片擁有解釋權,如有更改以實物為準。
* 表中處理量是以"水"為介質時測定的數據，選型應根據實際產品的粘度、比重等參數進行計算。
* 如有高溫高壓、易燃易爆、腐蝕性等工況時，須向銷售工程師提供詳細數據，可選型定制。

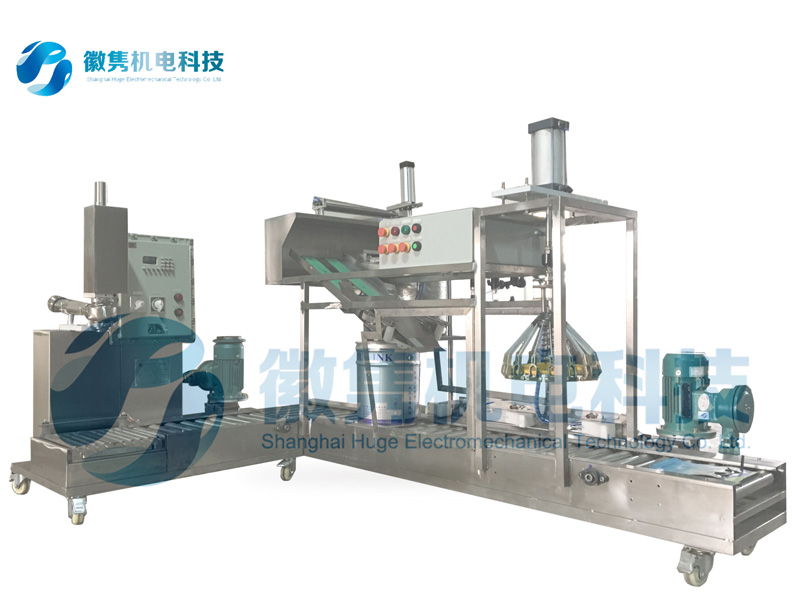

HJGZ-QS-30A2FEx型自動灌裝線

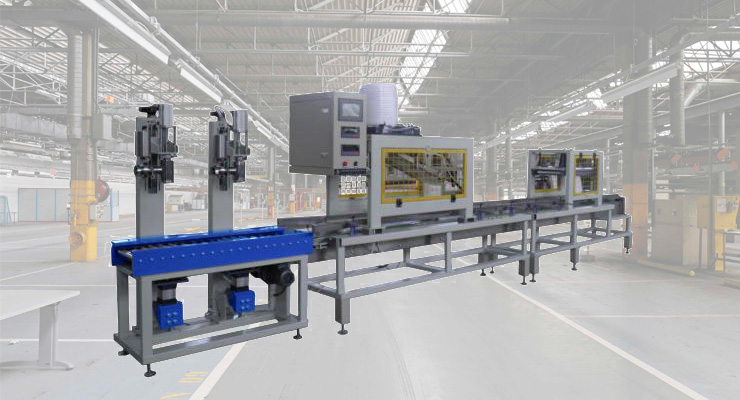

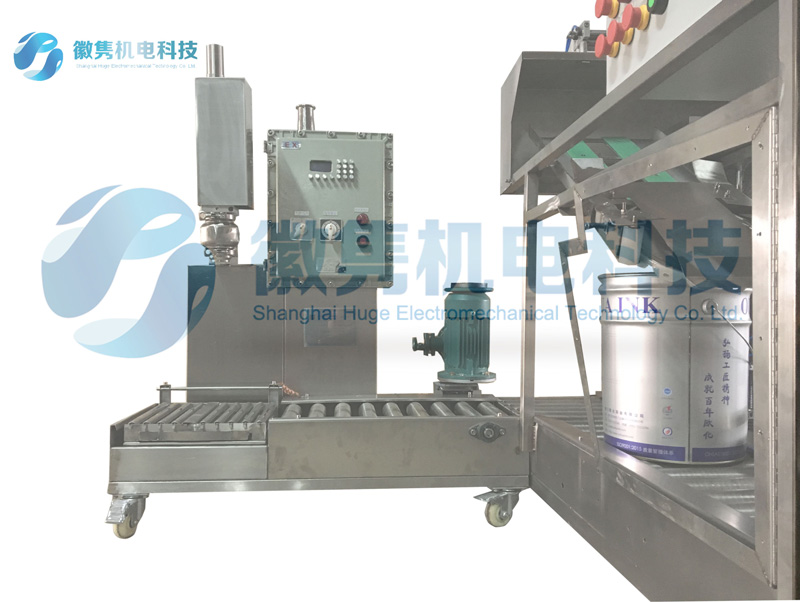

帶料桶雙頭自動灌裝機

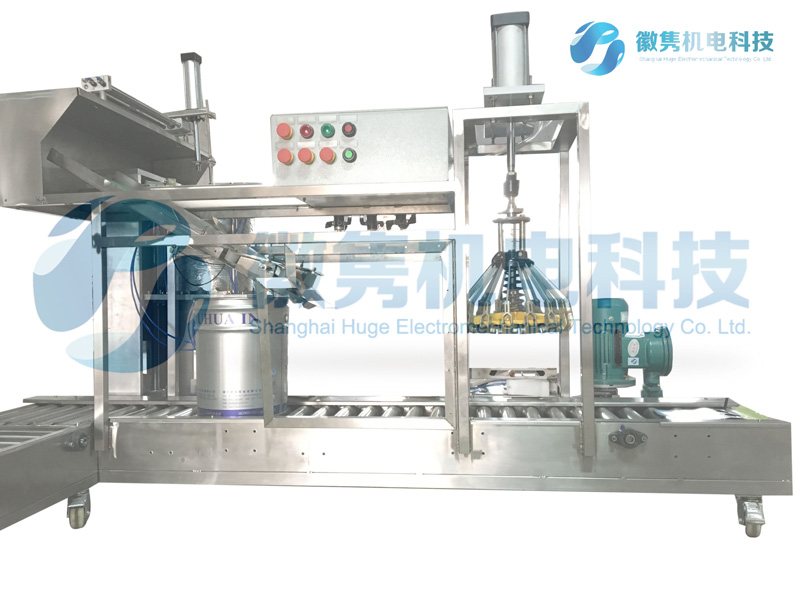

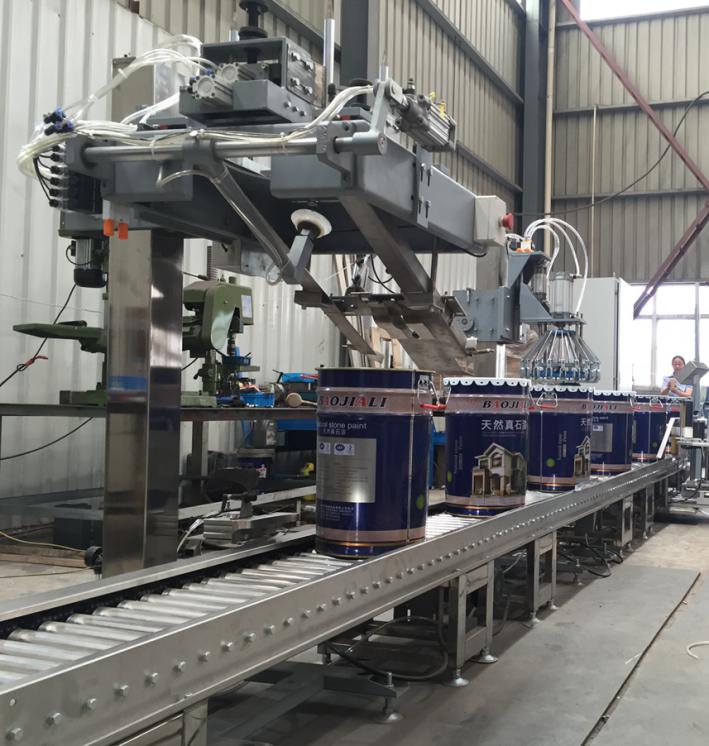

自動下蓋、壓蓋單元
可選配單元

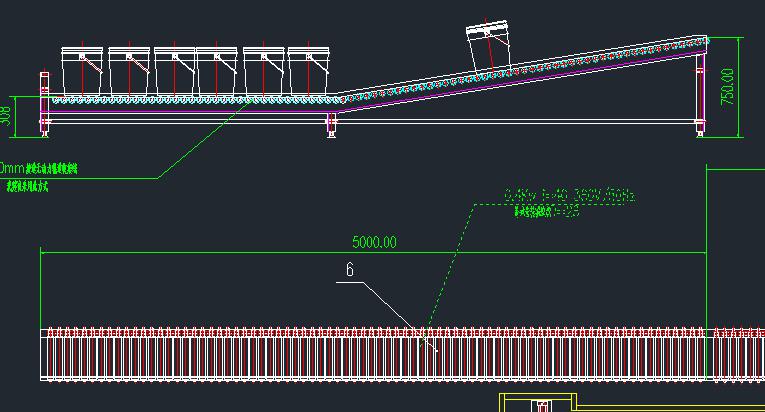

坡道裝卸（降低操作臺高度，節省人力）
自動貼標
